Rechtwinklige Slide-Rite® Standardgetriebe mit 2:1 Übersetzung

Slide-Rite: Standard 2:1

Rechtwinklige Slide-Rite® Standardgetriebe mit 2:1 Übersetzung

Das rechtwinklige Slide-Rite® Standardgetriebe mit 2:1 Übersetzung von Tolomatic bietet je nach Eingangsdrehzahl ein Drehmoment von bis zu 61 Nm (541 in-lb).

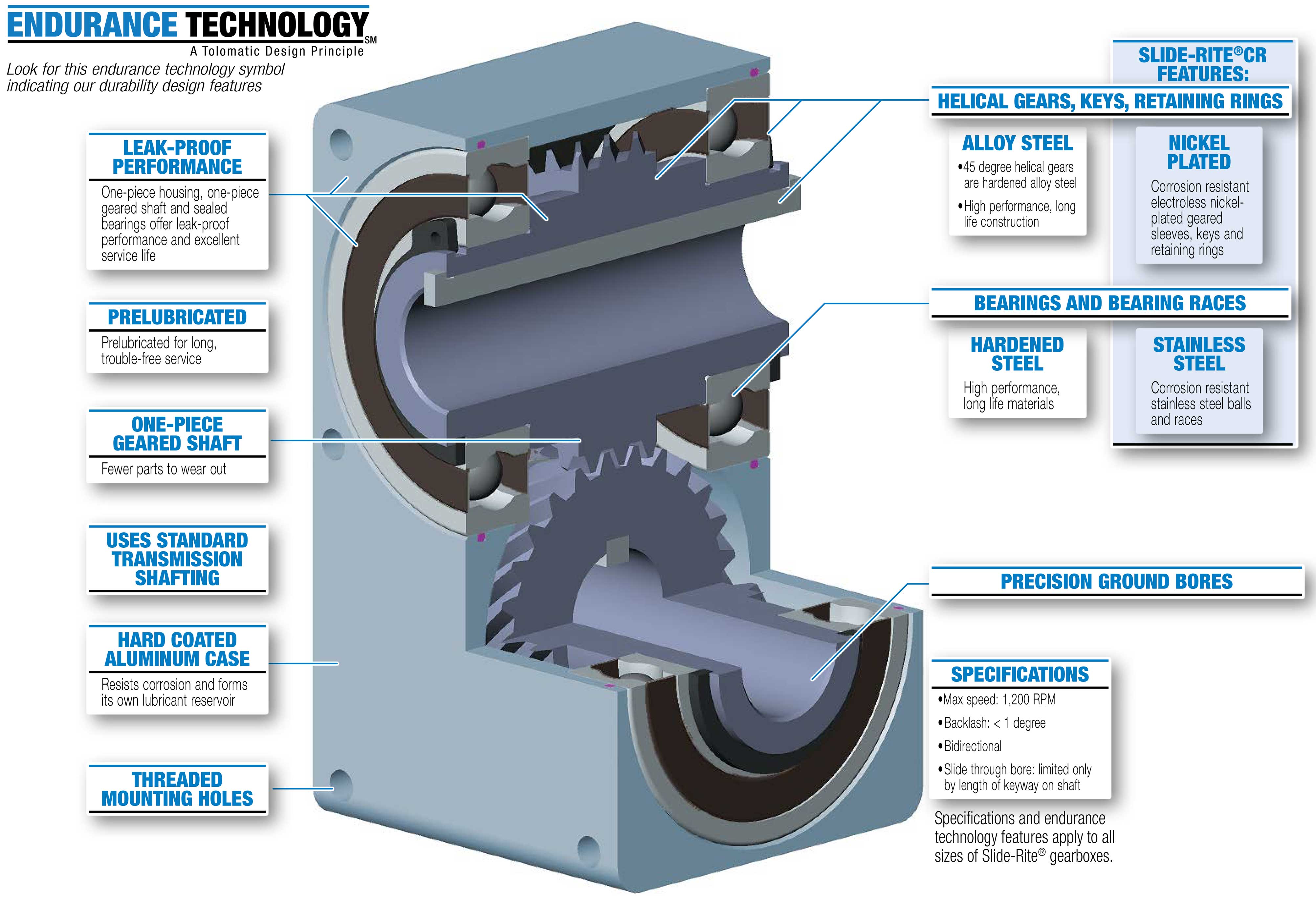

  • Kugellager mit hohem Drehmoment
  • Das solide, einteilige Aluminiumgehäuse schützt das Getriebe vor Schmutz und sorgt so für einen reibungslosen Betrieb.
  • Rechts- oder Linkslauf zur Kraftumwandlung in beide Richtungen
  • Leichte axiale Verschiebbarkeit entlang der Antriebs- oder Abtriebswelle für flexible Positionierung
  • Schrägverzahnungen aus legiertem Stahl für hohe Leistungen

Benutzen Sie die unten stehenden Links, um einen Tolomatic-Händler in Ihrer Nähe zu finden, mehr darüber zu erfahren, wie Sie Ihr Produkt spezifizieren können, und Informationen zu Ersatzteilen, Richtlinien und Tipps zur Auswahl zu erhalten.

 Tolomatic-Händler finden

Slide-Rite Rotation und Auswahlrichtlinien

View and Print

Slide-Rite Rotation und Auswahlrichtlinien

Slide-Rite Rotation und Installationsrichtlinien

View and Print

Slide-Rite Rotation und Installationsrichtlinien

Slide-Rite: Standard 2:1, Spezifikationen und Abmessungen

View and Print

Slide-Rite: Standard 2:1, Spezifikationen und Abmessungen

Ordering

Part # Description DrehungA BohrungsgrößeA Bohrung KeilnutB BohrungsgrößeB Bohrung KeilnutGewichtD DIMC DIM Cart
0220-0460 Slide-Rite: Standard 2:1 (U.S. Customary) RH1/2"1/8" x 1/16"3/4"3/16" x 3/32"10.7 lbs.10".07"
0221-0460 Slide-Rite: Standard 2:1 (U.S. Customary) LH1/2"1/8" x 1/16"3/4"3/16" x 3/32"10.7 lbs.10".07"
0222-0460 Slide-Rite: Standard 2:1 (U.S. Customary) RH1/2"1/8" x 1/16"1"1/4" x 1/8"10.4 lbs.13".07"
0223-0460 Slide-Rite: Standard 2:1 (U.S. Customary) LH1/2"1/8" x 1/16"1"1/4" x 1/8"10.4 lbs.13".07"
0224-0460 Slide-Rite: Standard 2:1 (U.S. Customary) RH1/2"1/8" x 1/16"1-1/4"1/4" x 1/8"9.9 lbs.13".07"
0225-0460 Slide-Rite: Standard 2:1 (U.S. Customary) LH1/2"1/8" x 1/16"1-1/4"1/4" x 1/8"9.9 lbs.13".07"
0226-0460 Slide-Rite: Standard 2:1 (U.S. Customary) RH5/8"1/8" x 1/16"3/4"3/16" x 3/32"10.0 lbs.10".07"
0227-0460 Slide-Rite: Standard 2:1 (U.S. Customary) LH5/8"1/8" x 1/16"3/4"3/16" x 3/32"10.0 lbs.10".07"
0228-0460 Slide-Rite: Standard 2:1 (U.S. Customary) RH5/8"1/8" x 1/16"1"1/4" x 1/8"9.6 lbs.13".07"
0229-0460 Slide-Rite: Standard 2:1 (U.S. Customary) LH5/8"1/8" x 1/16"1"1/4" x 1/8"9.6 lbs.13".07"
0230-0460 Slide-Rite: Standard 2:1 (U.S. Customary) RH5/8"1/8" x 1/16"1-1/4"1/4" x 1/8"9.1 lbs.13".07"
0231-0460 Slide-Rite: Standard 2:1 (U.S. Customary) LH5/8"1/8" x 1/16"1-1/4"1/4" x 1/8"9.1 lbs.13".07"
0232-0460 Slide-Rite: Standard 2:1 (U.S. Customary) RH3/4"3/16" x 3/32"3/4"3/16" x 3/32"10.0 lbs.10".10"
0233-0460 Slide-Rite: Standard 2:1 (U.S. Customary) LH3/4"3/16" x 3/32"3/4"3/16" x 3/32"10.0 lbs.10".10"
0234-0460 Slide-Rite: Standard 2:1 (U.S. Customary) RH3/4"3/16" x 3/32"1"1/4" x 1/8"9.6 lbs.13".10"
0235-0460 Slide-Rite: Standard 2:1 (U.S. Customary) LH3/4"3/16" x 3/32"1"1/4" x 1/8"9.6 lbs.13".10"
0236-0460 Slide-Rite: Standard 2:1 (U.S. Customary) RH3/4"3/16" x 3/32"1-1/4"1/4" x 1/8"9.1 lbs.13".10"
0237-0460 Slide-Rite: Standard 2:1 (U.S. Customary) LH3/4"3/16" x 3/32"1-1/4"1/4" x 1/8"9.1 lbs.13".10"
